A Magnum Rex Alto Falantes apresentou mais novidades para o mercado de som automotivo: o Alto Falante Magnum REX Fusion 950 rms 12 15 ou 18 polegadas.
O modelo está disponível em 3 opções de tamanho e conta com valor em rms de 950 watts nominais e 1900 musicais, com opções em bobina simples 4 ohms ou 8 ohms.
O modelo é montado em uma carcaça de alumínio característica da magnum rex, que conta com a personalização do logo da fabricante na lateral e ainda com aberturas para facilitar a troca de calor da bobina com o ambiente.
A estrutura com maior reforço estrutural, proporciona ótima timbre ao Fusion e também permite melhor troca de calor com o conjunto magnético.
Seu conjunto mecânico é composto por cone de celulose, borda de onda tripla, calota com o logo personalizado, guarnição em borracha, cordoalha de bitola grossa, centragem especial e bornes de engate rápido.
Seu conjunto magnético é composto por ímã simples e tem peça polar com sistema de resfriamento da bobina.
Com a novidade a fabricante visa atender os sistemas de som automotivo externos no som automotivo e profissional.
A Magnum vem aproveitando e lançando várias novidades para os apaixonados por som automotivo, veja os últimos lançamentos:
- Alto Falante Magnum REX Pro 1750 rms;
- Alto Falante Subwoofer Magnum Rex Green 4000 rms;
- Alto Falante Subwoofer Magnum Rex Green 400 rms 8 Polegadas.
As especificações técnicas e valores de mercado ainda não foram informados.

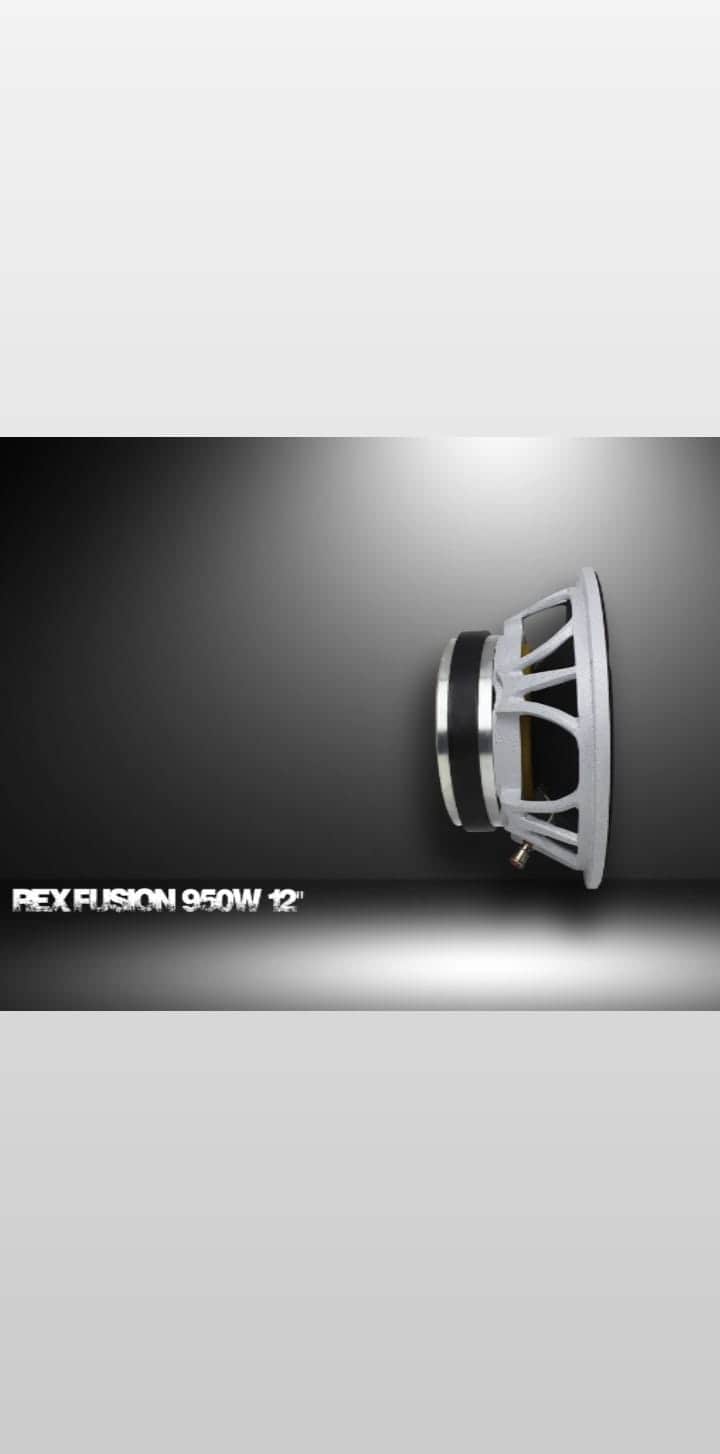

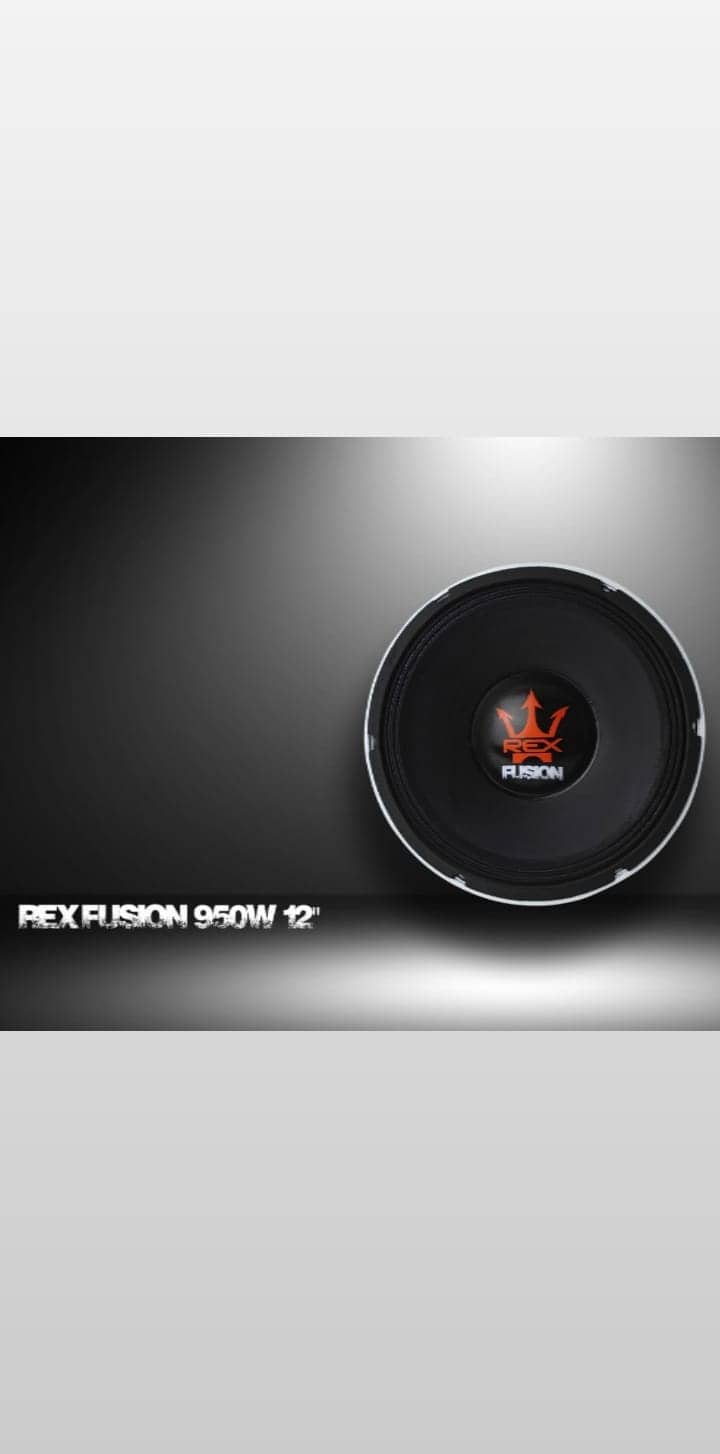

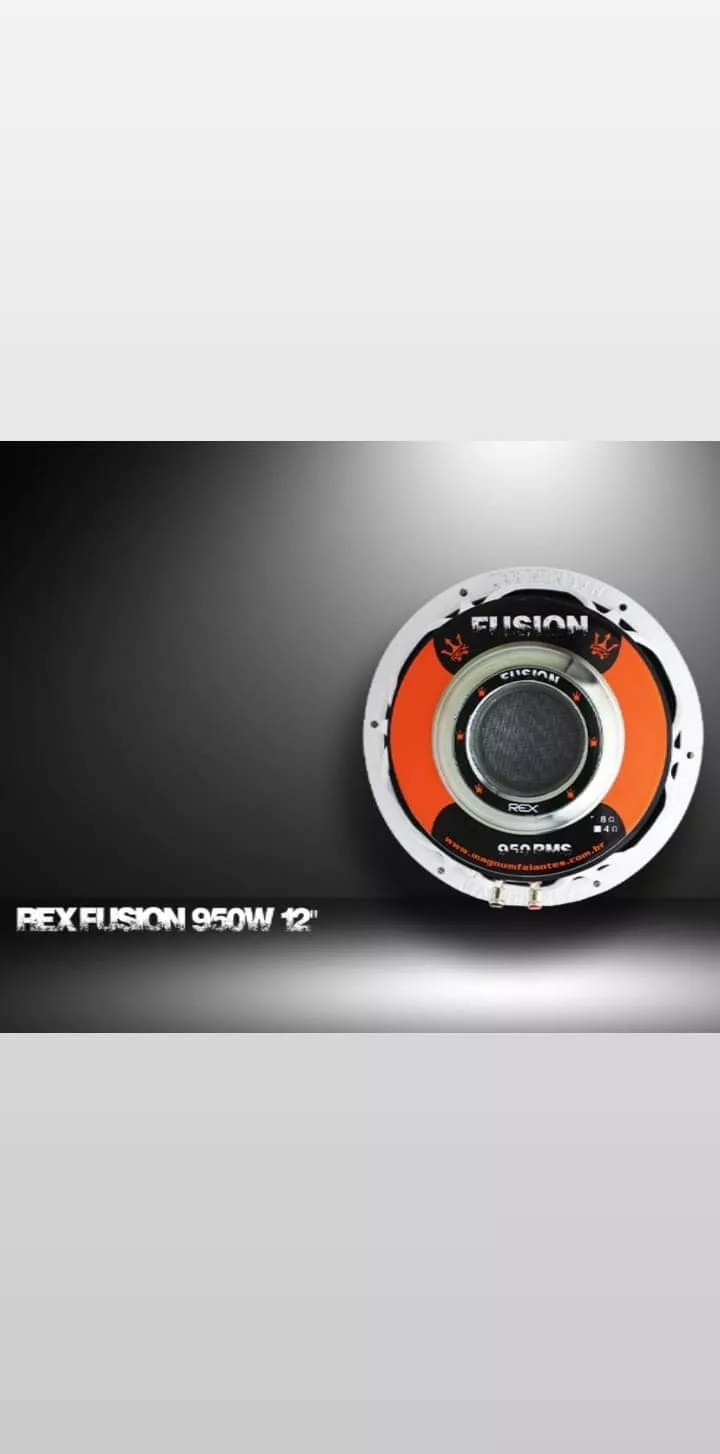

Alto Falante Magnum Rex Fusion 12 Polegadas 950 rms
Especificações:
Fs = 75,35 Hz
Qms = 12,27
Vas = 15,94 liters
Cms = 0,0369 mm/N
Mms = 120,8 g
Rms = 4,665 kg/s
Xmax = 6, mm
Xmech = 9, mm
P-Dia = 265, mm
Sd = 551,5 sq.cm
P-Vd = 0,331 liters
–Electrical Parameters–
Qes = 0,64
Re = 3,3 ohms
Le = 0,776 mH
Z = 3,96 ohms
BL = 17,17 Tm
Pe = 950, watts
–Electromech. Parameters–
Qts = 0,608
no = 1,027 %
1-W SPL = 92,32 dB
2.83-V SPL = 96,16 dBPage Two — AF82F6~1.BB6

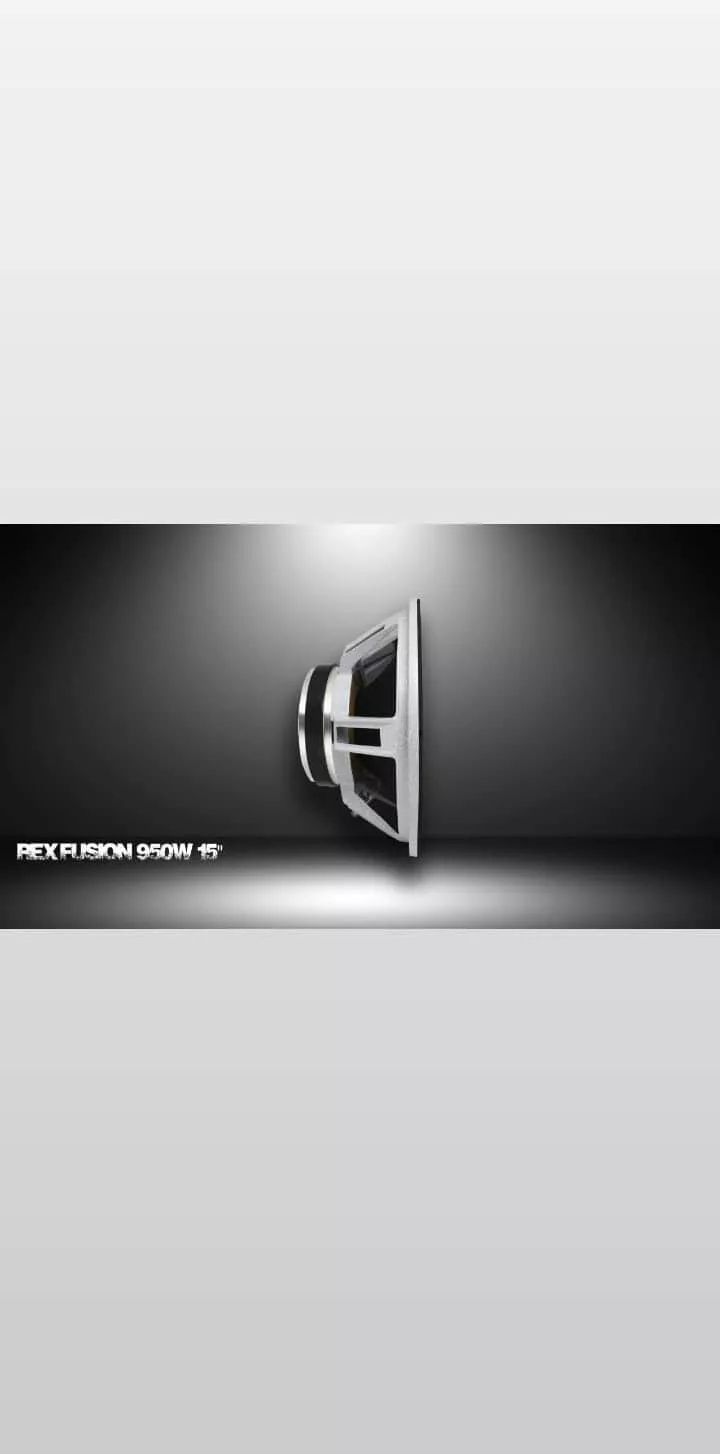

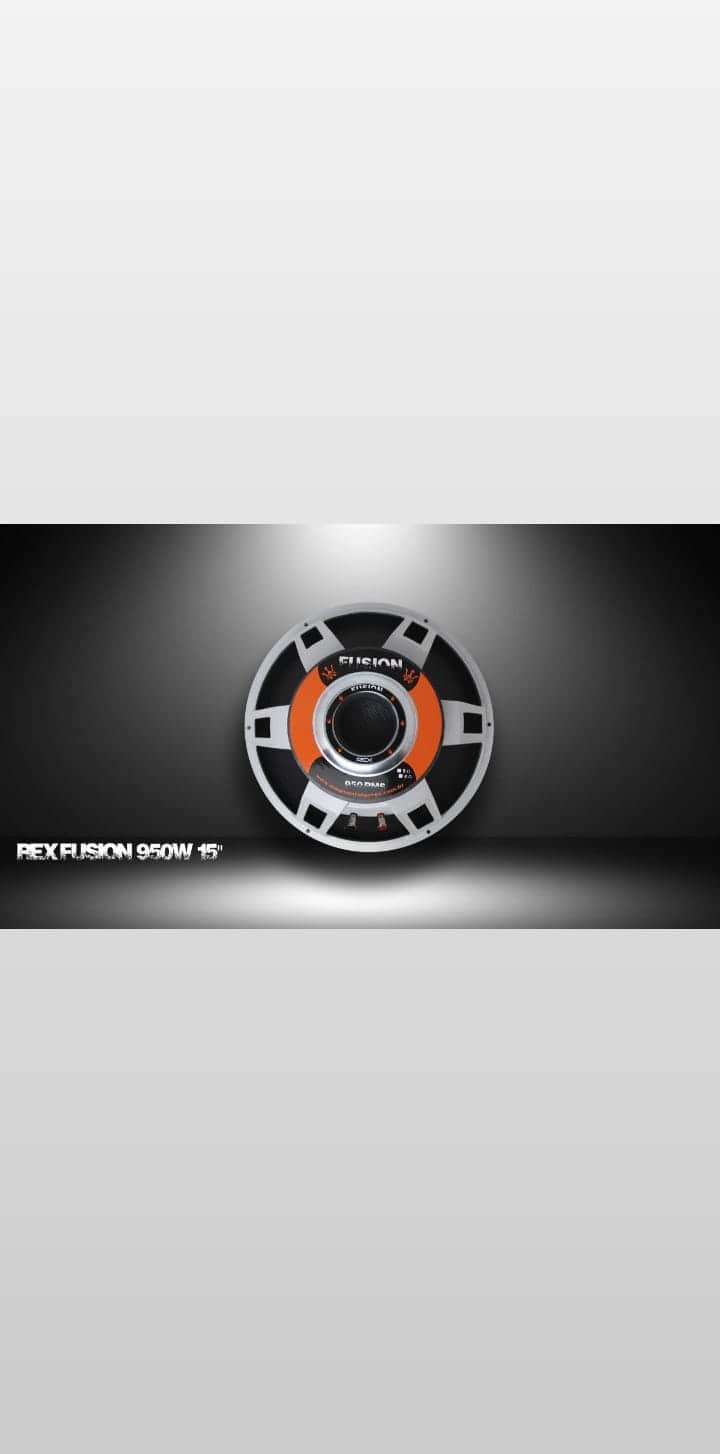

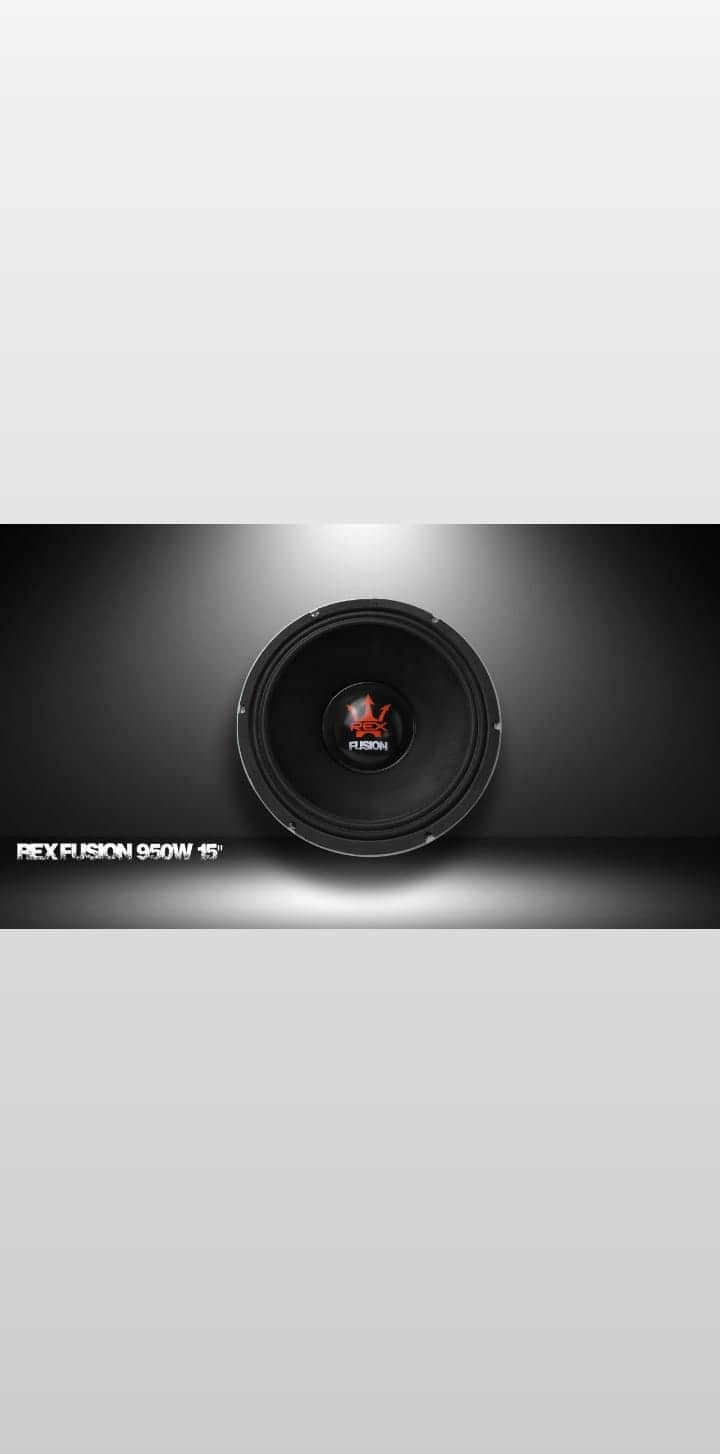

Alto Falante Magnum Rex Fusion 15 Polegadas 950 rms
Fs = 39,62 Hz
Qms = 15,24
Vas = 108,1 liters
Cms = 0,104 mm/N
Mms = 155, g
Rms = 2,534 kg/s
Xmax = 6, mm
Xmech = 9, mm
P-Dia = 330, mm
Sd = 855,3 sq.cm
P-Vd = 0,513 liters
–Electrical Parameters–
Qes = 0,51
Re = 3,3 ohms
Le = 0,858 mH
Z = 3,96 ohms
BL = 15,8 Tm
Pe = 950, watts
–Electromech. Parameters–
Qts = 0,493
no = 1,271 %
1-W SPL = 93,24 dB
2.83-V SPL = 97,09 dBPage Two — AF5865~1.BB6
Wiring Diagram
AF. 15 REX FUSION 950W (V3)

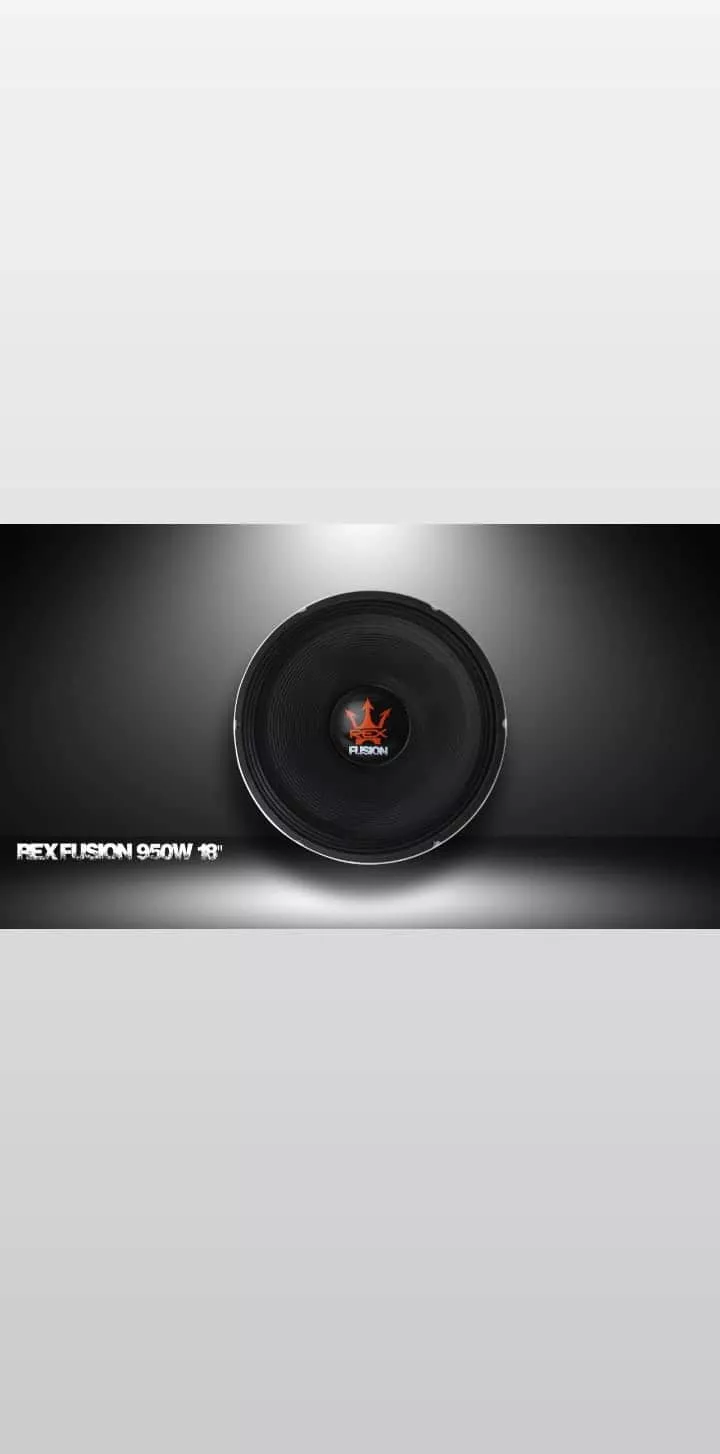

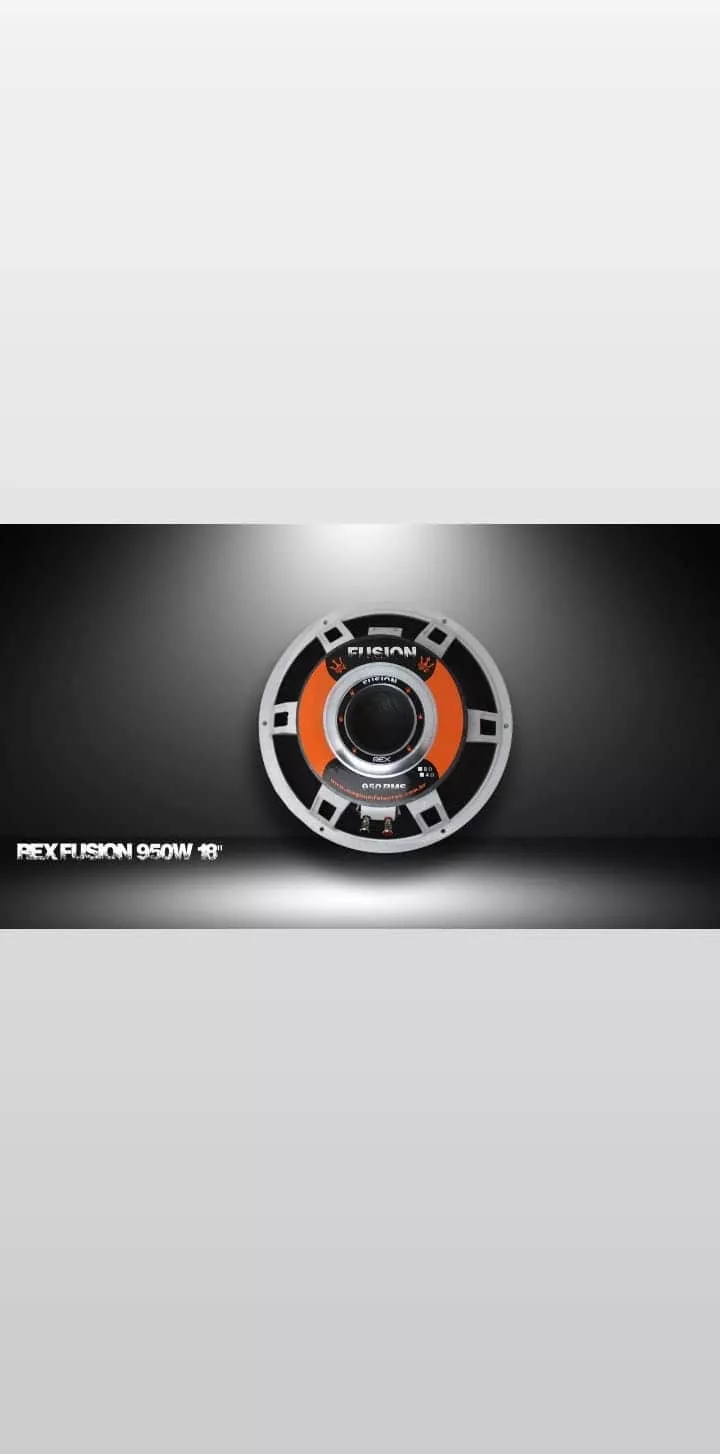

Alto Falante Magnum Rex Fusion 18 Polegadas
Fs = 46,51 Hz
Qms = 26,68
Vas = 131,7 liters
Cms = 0,0587 mm/N
Mms = 199,5 g
Rms = 2,185 kg/s
Xmax = 6, mm
Xmech = 9, mm
P-Dia = 400, mm
Sd = 1257 sq.cm
P-Vd = 0,754 liters
–Electrical Parameters–
Qes = 0,71
Re = 3,4 ohms
Le = 0,787 mH
Z = 4,08 ohms
BL = 16,71 Tm
Pe = 950, watts
–Electromech. Parameters–
Qts = 0,692
no = 1,799 %
1-W SPL = 94,75 dB
2.83-V SPL = 98,47 dBPage Two — AF18RE~4.BB6
Wiring Diagram
AF 18 REX FUSION 950W 4 OHMS
Como escolher o alto falante de médio?
Caixa de Som Recomendada
Como calcular a “litragem” da caixa acústica?
Qual opção de Bobina é melhor?
Veja um post completo com informações: Como escolher a bobina (ohms) do alto falante?
A diferença entre elas, está na espessura do fio do enrolamento, que proporciona algumas diferenças mínimas no alto falante.
Para seu uso no dia-a-dia, o mais importante que saber essas diferenças, é saber qual vai se adequar ao seu projeto.
Como ligar o alto falante no módulo?
Como ligar o alto falante no módulo amplificador?
A bobina correta para seu sistema de som automotivo, é aquela que vai casar corretamente com a impedância do módulo amplificador.
Porém, não tão simples assim, dependendo do tipo de ligação e da quantidade de alto falantes, a impedância final dos alto falantes mudam.
Por isso, é importantíssimo entender como é feito o cálculo.
Posso utilizar um módulo com o dobro do valor em rms no alto falante?
Sim! Porém, isto vai depender de alguns fatores.
Veja um post completo de: Qual potência (rms) aplicar nos alto falantes?
Qual é o tipo de Som que o Alto Falante reproduz?
O Alto Falante Triton TR 620 é um alto falante do tipo Woofer e possui 12 polegadas.
Veja: Qual a diferença entre subwoofer e woofer?
E a influência no tamanho do alto falante no som: Qual tamanho (polegadas) de alto falante é melhor para meu som automotivo?
Como escolher o alto falante de grave?
Entusiasta há 14 anos no setor de Som Automotivo e ex-competidor SPL. Participante dos cursos EstudodoÁudio (Renan Lopes) e Curso Avançado de Áudio (MayaSounds).
